【模具模型介绍】

1. 用途

面向模具相关员工的教育与学习，帮助加深对模具结构的理解。

2. 种类（共三种）

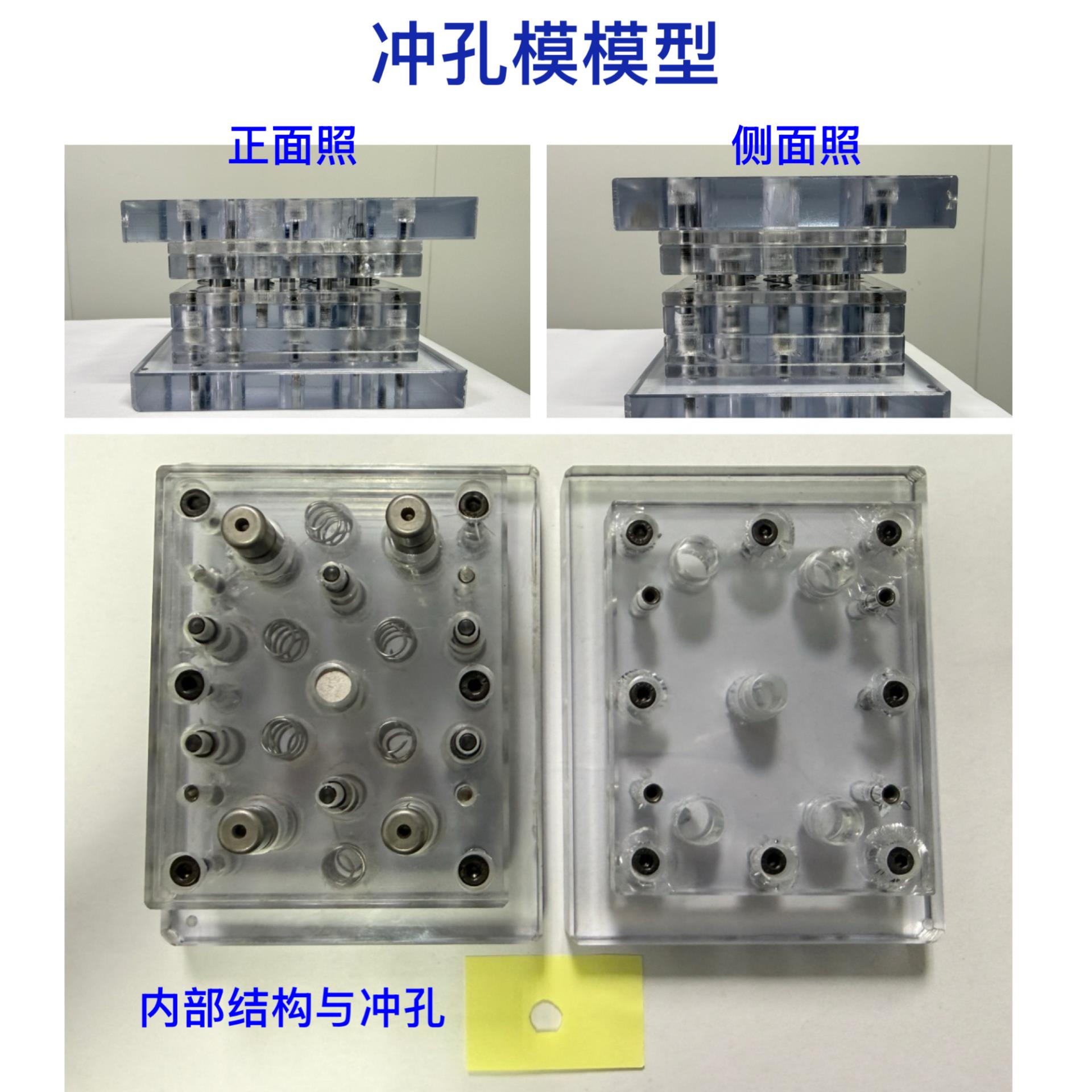

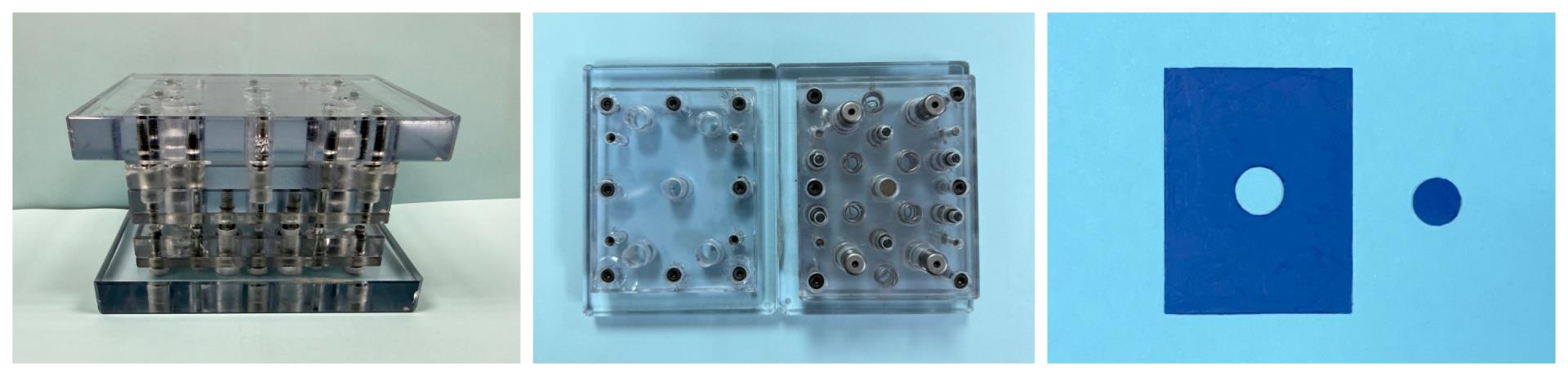

①冲孔模

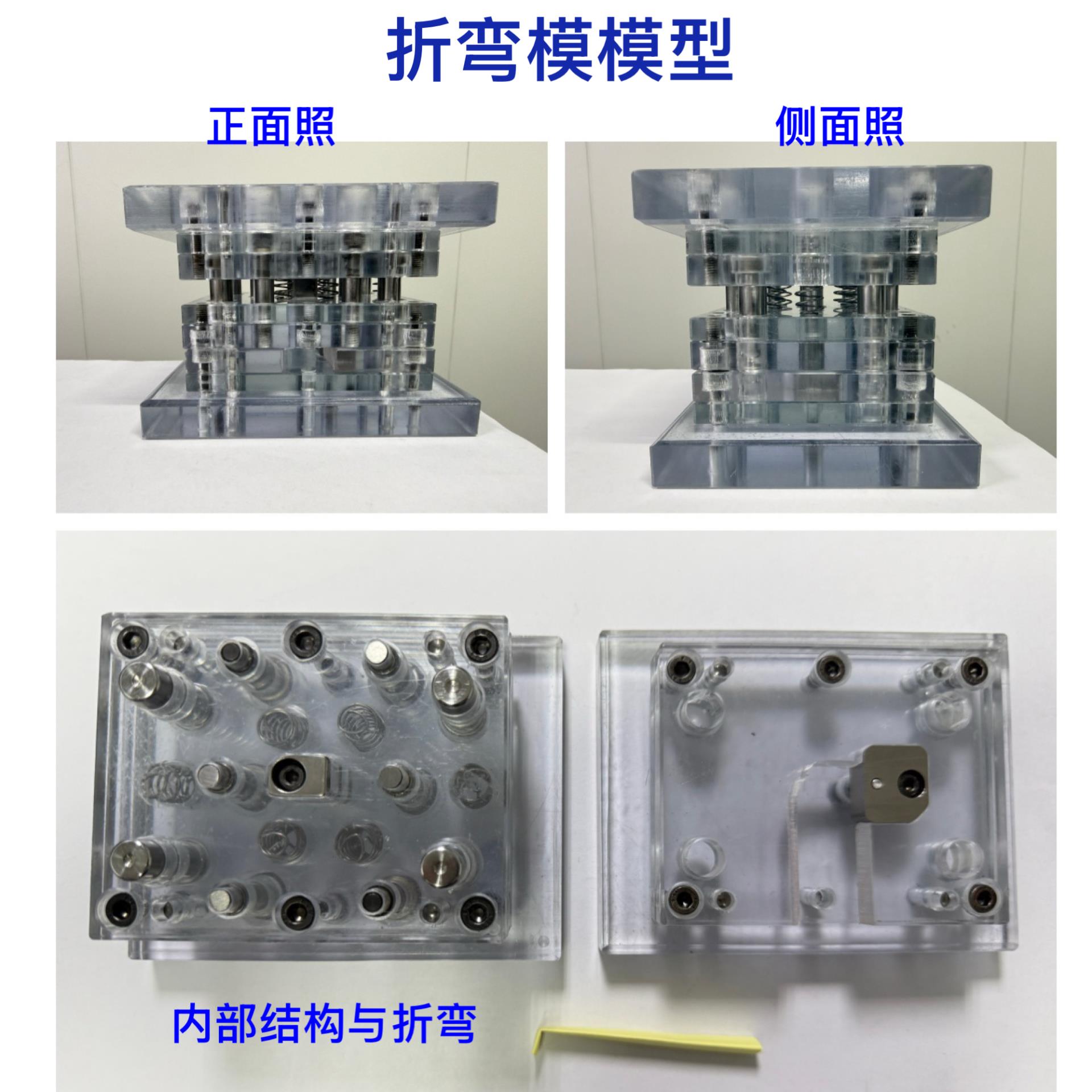

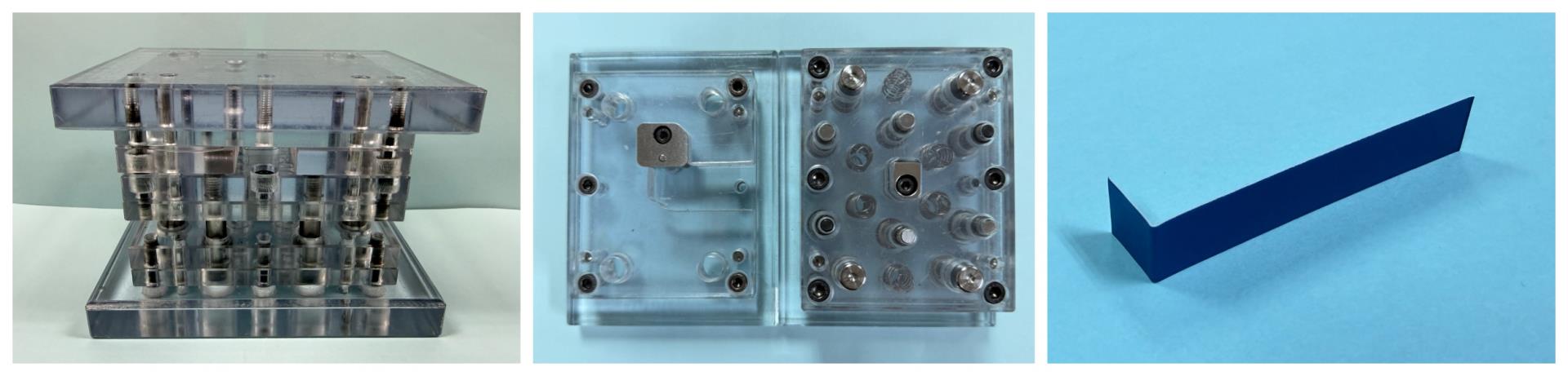

②折弯模

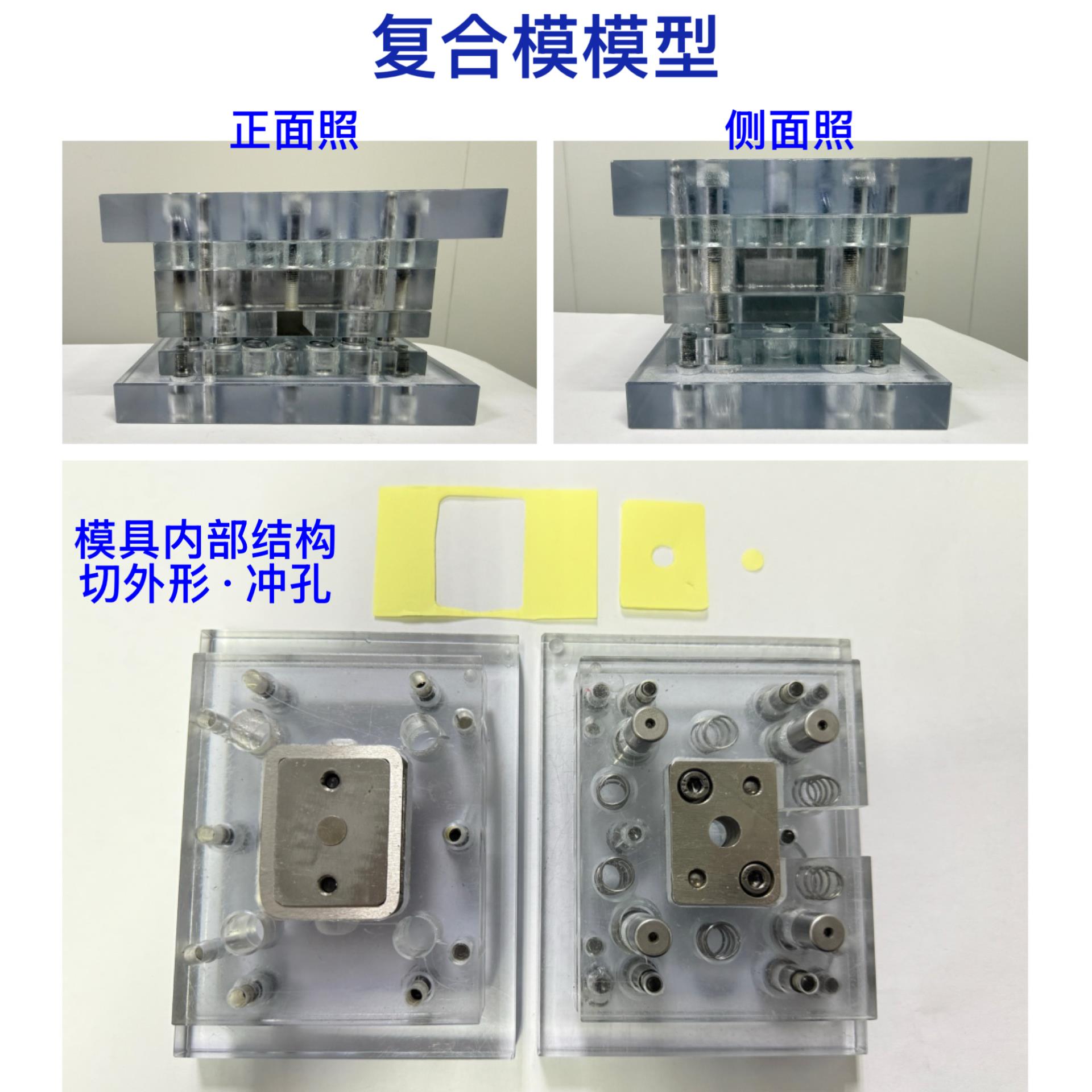

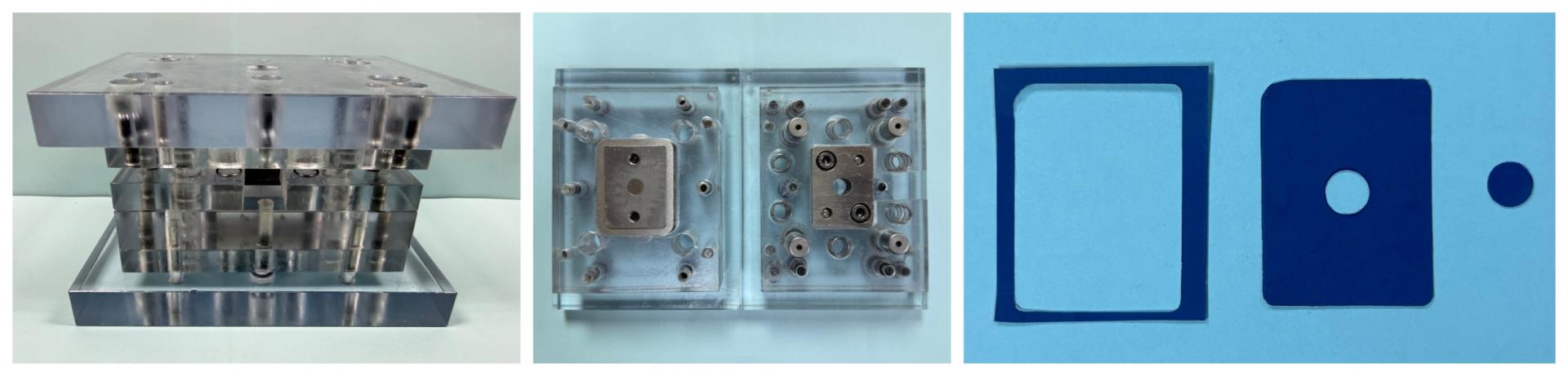

③复合模（切外形 + 冲孔）

※三种均可购买

 3. 特点

◎冲压模具等比例缩小，可单手托举，小巧轻便。

◎零件及模板均可拆解。

  模板设有倒角，零件孔具备防反设计，便于反复拆装练习，快速掌握模具结构。

◎模板材质：PC高透明塑胶板，可直观观察内部结构及运动过程。

4. 尺寸与重量

模具类型	长×宽×高 (mm)	行程 (mm)	重量 (kg)
①冲孔模	130 × 100 × 80	5	1.04
②折弯模	130 × 100 × 95	10	1.245
③复合模	130 × 100 × 82	5	1.31

注：实际模型与上述数据存在些许误差。
